Spectrometru in infrarosu cu transformata Fourier

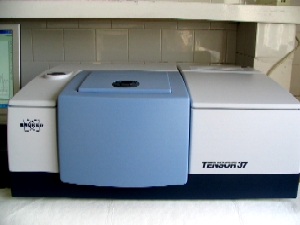

Nume instrument: TENSOR 37
Tip instrument: spectrometru FT-IR

Specificatii tehnice:

Interval spectral: 7,500 - 370 cm-1 cu separator de fascicule KBr standard
Rezolutia: Mai buna de 0,6 cm-1
Acuratetea numarului de unda: Mai buna de 0,01 cm-1 @ 2,000 cm-1
Acutatetea fotometrica: Mai buna de 0,1% T
Detector: Sensibilitate ridicata DLATGS cu fereastra de KBr
Compartiment proba: 25,5 x 27 x 16 cm, etansa de la partile optice principale prin ferestrele de KBr
Interferometru: Interferometru cu stabilitate ridicata cu aliniere permanenta ROCKSOLIDTM
Viteza de scanare: 5 velocities; 1,6 - 25,5 mm/sec opd

      TENSOR 37 este un spectrometru FT-IR avansat, flexibil, proiectat pentru laboratoarele obisnuite si pentru necesitatea aplicatiilor analitice de laborator. Instrumentul foloseste un interferometru ROCKSOLIDTM cu aliniere permanenta care asigura o putere ridicata de trecere a energiei si efecte joase de polarizare. Demontand capacul detasabil, de inchidere ermedica, al sursei, interferometru si compartimentul detectorului asigura accesul usor la componentele principale optice. Detectorul si sursa pot fi schimbate la adaptarea conditiilor specifice experimentale. TENSOR 37 permite schimbarea separatorului de fascicule in ordine la comutarea intervalului spectral.

      Instrumentul in configuratia standard este echipat cu o sursa de emisie ridicata de IR, racita cu aer si cu un detector DLATGS (L-alfa-Alanina deuterata dopata cu TriGlicin Sulfat) cu zgomot scazut pentru intervale spectrale largi si precizie spectrala ridicata. Camera probei este echipata cu o placa de montaj QuickLockTM, care permite schimbul rapid si reproductibil si identificarea automata a accesoriilor cu functiune QuickLockTM. Camera probei este separata de compartimentul interferometrului si al detectorului prin ferestre.

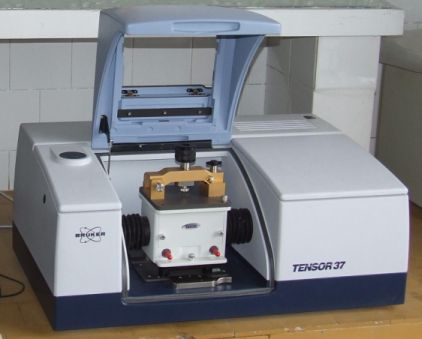

      Metodele de masurare utilizabile pentru analizarea probelor folosind spectroscopia IR sunt: transmisie si ATR (reflexie total atenuata). Analizarea prin transmisie necesita cateva pregatiri ale probei pentru a se asigura ca proba este subtire din punct de vedere optic. - Unitate ATR tip Golden Gate cu cristal de diamant ATR, incorporat in manta de carbura tungsten, complet etans nepermitand condensarea sistemului de lentile, lentile KRS 5 - aplicatii: probe cu absorbtivitate mare, pastile si pudre, solide refractare sau opace, fibre simple si acoperite, lichide corozive, studii termochimice, probe sensibile la aer. Spectroscopia ATR nu necesita nici o pregatire a probei.

      Unele dintre cele mai comune proceduri de pregatire a probei sunt:
- Plasarea unui film subtire de solutie intre doua placi subtiri fabricate dintr-un substrat transparent (NaCl, KBr, etc.);
- Dizolvarea unei pudre de proba intr-un solvent spectrofotometric pur si plasarea solutiei:
     - Pe un substrat transparent
     - Intr-o celula lichida IR
- Macinarea unei probe solide in particule fine si dispersarea acesteia intr-un Nujol "mull" (mull = este un amestec din doua faze);
- Macinarea unei probe solide in particule fine si presarea pudrei intr-o placuta uniforma foarte subtire;
- Macinarea unei probe solide in particule fine, apoi dispersarea probei intr-o pudra transparenta (KBr, etc.) si presarea amestecului de pudra intr-un disc foarte subtire;
- Umplerea unei celule de gaz evacuat cu proba de gaz.

      Cele mai intilnite picuri contaminante detectate sunt cele ale apei si dioxidului de carbon. Acestea sunt prezente in aer si deci sunt prezente si in camera probei unde probele sunt analizate.



Fig.1 Spectrul polivinilpirolidinei

Fig.2 Spectrul unei hibride polimerice
