SISTEM DE ANALIZE TERMICE SI TERMOMECANICE:

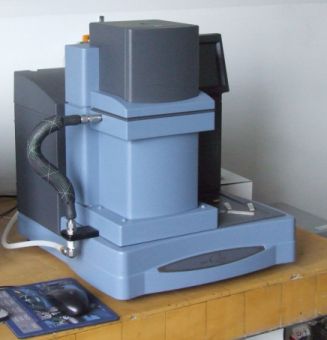

Instrument de analiza mecanica DMA Q800


Specificatii tehnice:
1. Masuratori vascoelastice:
- Domeniul modulului de elasticitate (depinde de geometrie): 103 ÷ 1012 Pa
- Precizia modului: ± 1%
- Domeniul frecventei: 0,01 ÷ 200 Hz
- Forta maxima: 18 N
- Rezolutia fortei: 0,0001 N
- Domeniul tangenta δ: 0,0001 ÷ 10
- Sensibilitate tangenta δ: 0,0001
- Rezolutie tangenta δ: 0,00001
- Domeniul de deformare dinamica: ± (0,5 ÷ 10.000)µm
- Rezolutia deformarii: 1 nm

2. Controlul temperaturii:
- Domeniul de temperatura: -150°C ÷ 600°C
- Viteza de incalzire: 0,1 ÷ 20°C/min in incremente de 0,1°C/min
- Viteza de racire: de la 0,1 la 10°C/min la -100°C
- Viteza de racire balistica: de la 600°C la 50°C in t < 8 min
- Stabilitate izotermica: ± 0,1°C

3. Moduri de deformare si Dimensiunea probei:

Moduri de deformareDimensiunea probeiTipul de probaExemple
Incovoiere in 3 puncte lungime: 20 si 50 mm
inaltime: 15 mm
grosime: 5 mm
rigida, umiditate mica metale, ceramica, polimeri cu mase mari termostabili, highly filled thermosetting polymers, cristale cu mase mari, polimeri termoplastici
Incovoiere in 3 puncte mici lungime: 5, 10 si 15 mm
Incovoiere in consola dubla lungime: 8, 20 si 35 mm
inaltime: de la 15 mm
grosime: de la 5 mm
de la moale la moderat rigidarasini termostabile, elastomeri, materiale termoplastic amorfe sau cu umplere mica
Incovoiere in consola simpla lungime: 4, 10, 17,5 mm
inaltime: de la 15 mm
grosime: de la 5 mm
Forfecare grosime 10 mm, la maxim 4 mm fiecare parte lichide care nu sunt vascoase la elastomeri deasupra tranzitiei sticloaserasini nevulcanizate, material stagiu b, cauciuc
Tractiune cu masurare automata a lungimii lungime: 5 pana la 30 mm
inaltime: de la 6,5 mm
grosime: de la 2 mm
filme subtiri, fibrediferite tipuri de filme sau fibre
Compresiune cu masurare automata a grosimii utilizand o greutate de presare placi paralele ce pot fi inlocuite, cu diametrul de 10 si 40 mm geluri si elastomeri slabiprodusi de ingrijire personala, paste de dinti, hidrogeluri
Penetrare cu masurare automata a grosimii utilizand o greutate de presare diametrul 2,5 mm ce pot fi inlocuite orice materialprobe variate pentru penetrare DMA, tranzitie sticloasa sau analiza topirii (nu sunt folosite pentru experimente cantitative DMA)

4. Moduri de operare:
DMA are capacitatea de programare a fortei sau presiunii si deformarii sau a amplitudinii in experimentele de oscilatie.
DMA permite de asemeni urmatoarele caracteristici de control:
  - Stabilizarea si ciclurile de colectare a datelor permit un control mai bun al colectarii datelor;
  - Optiunea de acuratete a presiunii/fortei (Aplicarea modurilor multi-presiune si presiune
    multifrecventa);
  - Optiunea de colectare a datelor cand stabilitatea permite utilizatorului sa lucreze cu probe ce au
    proprietati care se modifica rapid (Aplicarea modurilor multi-forta si forta multifrecventa);
  - Optiunea de rulare a temperaturii permite cuptorului sa se incalzeasca sub temperatura ambianta fara
    pornire, clemele putand fi stranse pentru a se apuca mai bine proba dupa micsorare. Temperaturi
    permise: -150°C pana la 20°C;
  - Optiunea de masurare dupa echilibrare permite ca probele sa poata fi remasurate dupa primul segment
    al metodei de echilibrare;
  - DMA este capabil sa realizeze experimente in oricare din urmatoarele moduri:
          - Modurile Forta-Intindere (autotensiune);
          - Vizionarea masuratorii;
          - Rampa temperaturii/Frecventa simpla;
          - Rampa temperaturii/Miscarea frecventei;
          - Masurarea si retinerea temperaturii/Miscarea frecventei;
          - Temperatura constanta/Presiune/Miscarea de forta;
          - Viteza constantei de forta;
          - Isoforta;
          - Strecurare;
          - Relaxarea de forta.
